研究施設

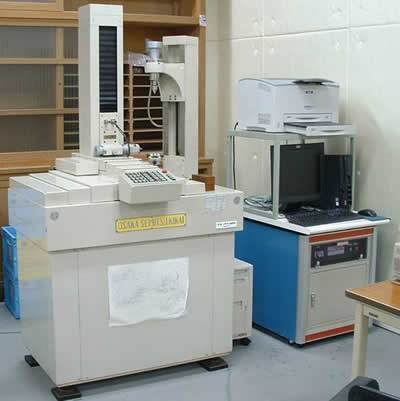

CNC歯面測定器 [大阪精密機械社製]

平・はすば歯車の歯形・歯すじ方向誤差,歯面詳細測定,各種ピッチ誤差,歯みぞの振れなどを測定します.機械の仕様は以下のとおりです.

測定モジュール範囲 0.5~12
測定歯数範囲 10~300
測定歯車外径 最大φ350mm
測定可能歯幅 最大400mm
測定ねじれ角 0°~65°
測定歯車軸長 50~400mm
測定歯車重量 最大150kg
